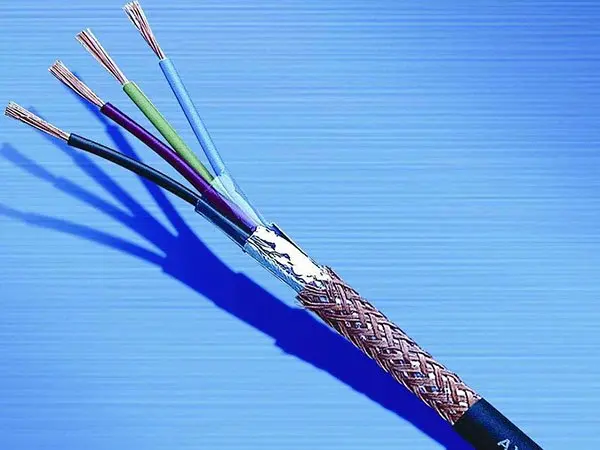

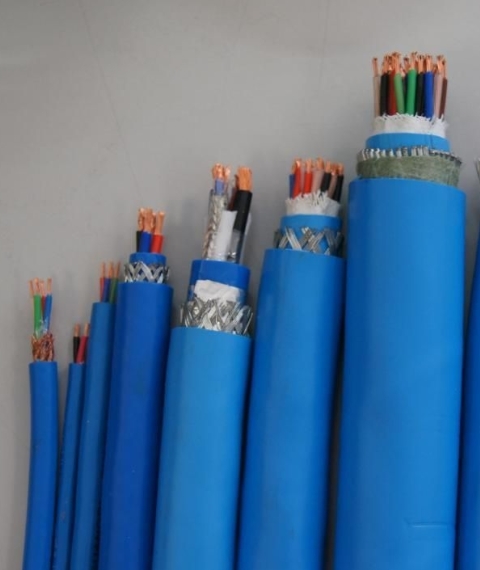

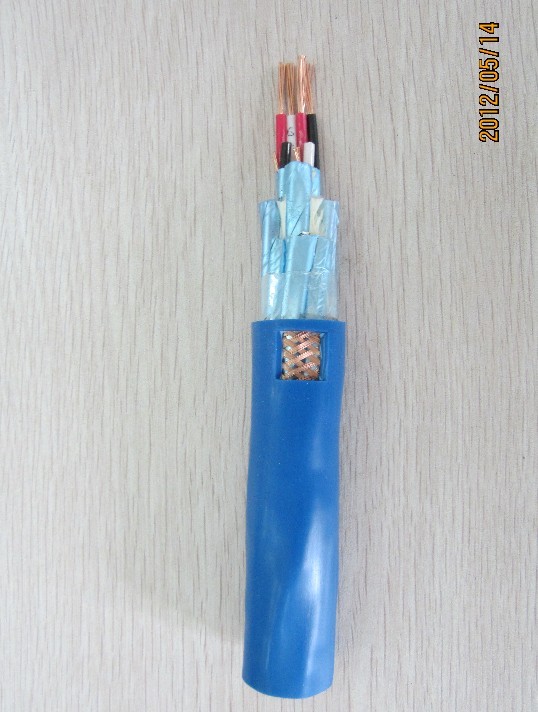

本安计算机电缆

        本产品适用于电子计算机网络及控制系统，抗干扰性能要求较高本质安全系统的检测装置和仪器仪表连接。

一、执行标准：Q/ZH09.3-2010(参照BS5308)

二、使用条件：

1、交流额定电压U0/U为300/500V，电缆允许工作温度：聚氯乙烯绝缘分70℃、105℃；聚乙烯绝缘为70℃；交联聚乙烯绝缘为90℃，且安装敷设时的环境温度不低于0℃。

2、金属带绕包屏蔽或钢丝、钢带铠装电缆允许弯曲半径应不小于电缆外径的12倍，非铠装软电缆或编织屏蔽电缆不小于电缆外径的6倍。

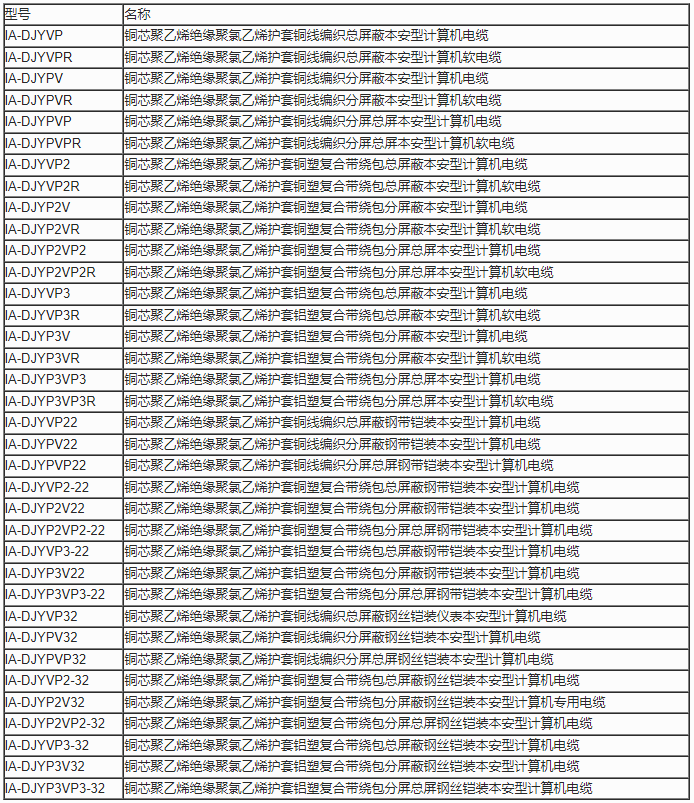

三、基本型号及名称

四、产品规格范围

对数：1~24对。

Pair No.:1~24 pairs.

每对芯数：二芯（称二线组）或三芯（称三线组）。

导体截面：0.5mm2、0.75mm2、1.0mm2、1.5mm2、2.5mm2。

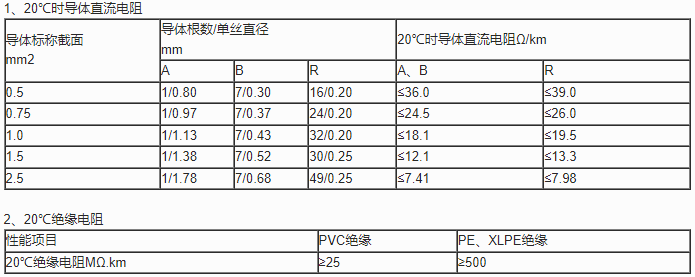

五、主要技术参数

3、电缆应经受工频交流电压试验：2000V/1min绝缘不发生击穿，试验温度为环境温度。

4、工作电容（1HZ ）线芯与线芯≤90PF/m。

5、分布电感（1HZ）≤60uH/m

6、电磁干扰感应电压（干扰磁场400A/m）≤5mV.

7、静电感应电压（静电电压20KV）<1V

8、辐射场透入强度（干扰场强120dBuV，干扰场频率200MHZ）≤66dBuV.

例：IA DJ  Y  P3  V  P3 —32

 IA:本安型代号

     DJ：计算机专用电缆系列代号

Y：聚乙烯绝缘

P3：铝塑复合带绕包分屏蔽

V：聚氯乙烯内护层

P3：铝塑复合带绕包总屏蔽

32：钢丝缠绕铠装聚氯乙烯护套

绝缘或护套材料：Y-聚乙烯挤包绝缘或护套

                V-聚氯乙烯挤包绝缘或护套

                YJ-交联聚乙烯挤包绝缘

阻燃性能分：ZRA-A类阻燃（A类阻燃性能最佳）

            ZRB-B类阻燃

            ZRC、ZR-C类阻燃。

阻燃型电缆在基本型号前分别加“ZRA-”、“ZRB-”、“ZRC或ZR”表示即可。

铠装结构：22-钢带铠装聚氯乙烯外护套

          23-钢带铠装聚乙烯外护套

          32-圆形镀锌低碳钢丝缠绕铠装聚氯乙烯外护套

          33-圆形镀锌低碳钢丝缠绕铠装聚乙烯外护套

  屏蔽材料：P-铜线编织

          P1-镀锡铜线编织

          P2-铜塑复合带绕包

          P3-铝塑复合带绕包

     导体种类：A-单根导体（型号中省略）

          B-七根绞合导体（在规格后面加“B”表示）

          R-多根绞合导体。
