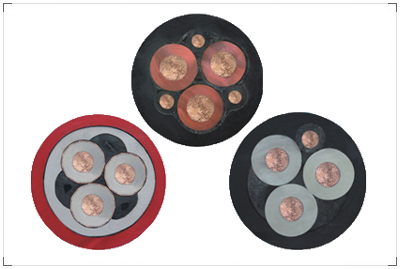

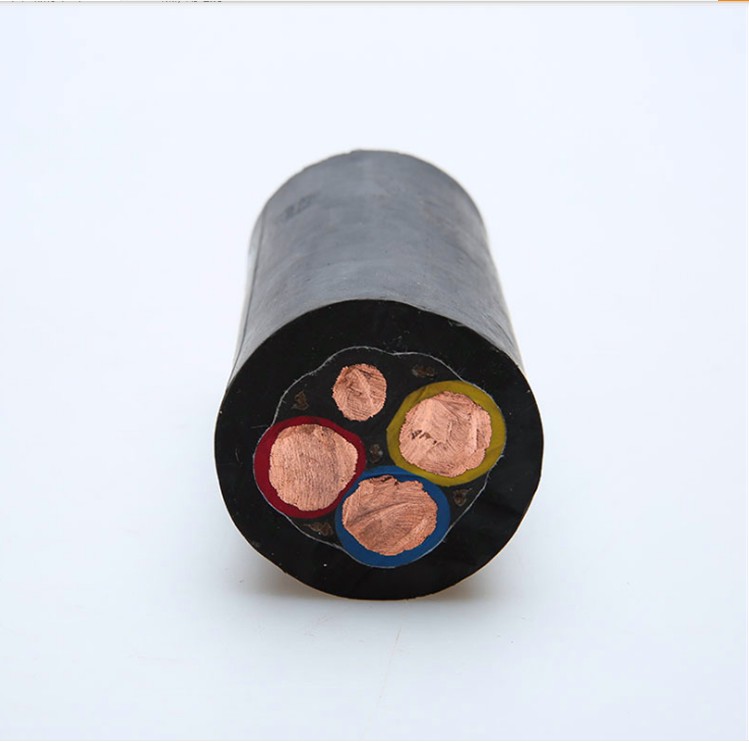

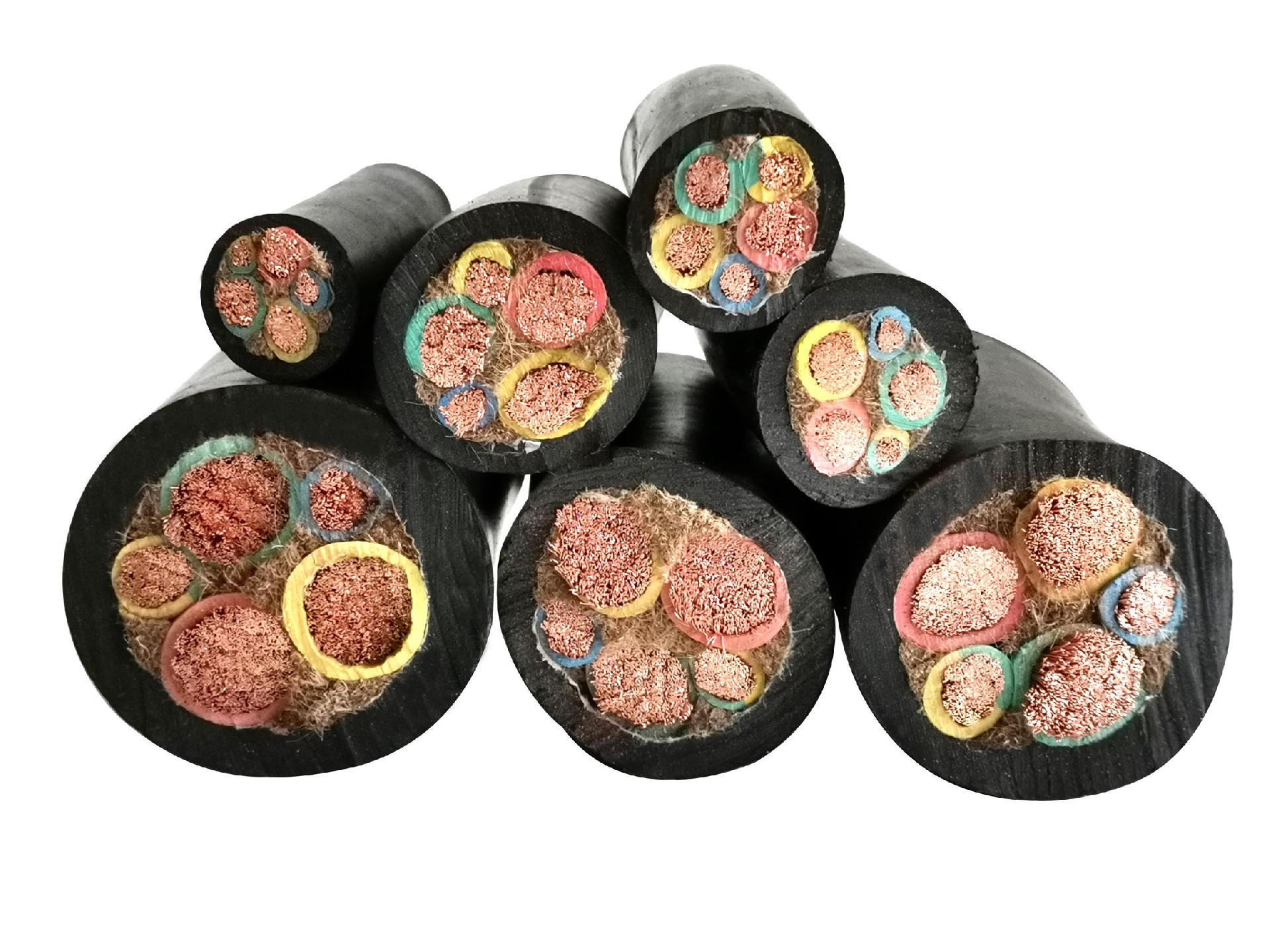

UGF-6000V矿用橡套软电缆，UG-6000V矿用橡套软电缆

    2、执行标准： 3、用 途： 交流额定电压6kv及以下移动配电装置及矿山采掘机械；起重运输机械等。

    4、使用特性： 电缆的额定电压为6kv；

    电缆的长期工作温度为+65℃。

    电缆的最小弯曲半径为电缆直径的6倍。

    5、电缆的规格应符合表1规定

    芯数×截面 导体结构 根数/线径 绝缘标称厚度 护套标 称厚度 标称外径 电线主芯直流电阻

    欧/千米

    主线芯 地线芯

    UGF 3×6+1×6 84/0.30 4.5 1.4 6.0 40.3 3.30

    UGF 3×10+1×10 84/0.40 4.5 1.6 6.0 43.8 1.91

    UGF 3×16+1×16 126/0.40 4.5 1.6 6.0 46.8 1.21

    UGF 3×25+1×16 196/0.40 4.5 1.6 6.0 49.3 0.78

    UGF 3×25+1×16 276/0.40 4.5 1.6 6.0 52.0 0.554

    6、技术性能：

    20℃时导体直流电阻见表1。

    成品电缆线芯间的绝缘电阻，换算到长度1km，温度为20℃，应不小于100兆欧。

    成品电缆的主线芯间及主线芯与接地线间，应能经受交流50赫兹15000伏电压试验5分钟不击穿。
