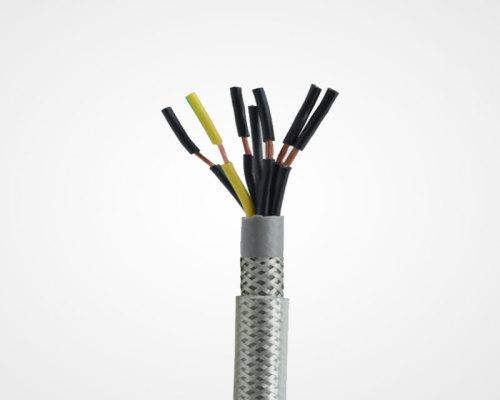

产品名称：ZR192-KFFP2、ZR192-KFFRP2 f46氟塑料耐高温控制电缆

产品名称: 氟塑料耐高温控制电缆

产品说明:

一：产品特点及用途：本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，适合冶金、电力、石化等行业。

二：产品执行标准 Q/HHTZH004.1 阻燃耐火特性试验执行GB12666-90标准

三：使用特性

1．交流额定电压：U0/U 450/750KV

2．最高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃ 可溶性聚四氟乙烯(PFA)绝缘不超过260℃

3．最低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃ 氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-20℃

4．电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。

5．电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍氟塑料绝缘和护套电缆最小为电缆外径的8倍

四：基本型号及名称

(ZR192-)KFF	氟46(进口PFA)绝缘和护套控制电缆
(ZR192-)KFFP	氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制电缆
(ZR192-)KFFR	氟46(进口PFA)绝缘和护套控制软电缆
(ZR192-)KFF22	氟46(进口PFA)绝缘和护套钢带铠装控制电缆
(ZR192-)KFFRP	氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制软电缆
(ZR192-)KFFP1	氟46(进口PFA)绝缘和护套镀锡铜编织屏蔽控制软电缆
(ZR192-)KFFP2	氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制电缆
(ZR192-)KFFRP2	氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制软电缆
(ZR192-)KFV	氟46(进口PFA)绝缘聚氯乙烯护套控制电缆
(ZR192-)KFVR	氟46(进口PFA)绝缘聚氯乙烯护套控制软电缆
(ZR192-)KFVP	氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆
(ZR192-)KFVRP	氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆
(ZR192-)KFVP2	氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆
(ZR192-)KFV22	氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制电缆
(ZR192-)KFRV22	氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制软电缆
(ZR192-)KFVP2-22	氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆
(ZR192-)KFGR(YGC-KF46R)	氟46(进口PFA)绝缘硅橡胶护套控制软电缆
(ZR192-)KFGPR(YGC-KF46RP)	氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控制软电缆

备注：采用进口PFA材料型号前加ZR192，需要阻燃护套型号前加ZR，导体线芯中铜丝可以采用镀锡。

五：代号名称和含义表2

六：主要技术指标

1．成品电缆导体直流电阻(符合GB3956规定)参照附录A表3

2．20℃时绝缘电阻不小于500MΩ/KM

3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
