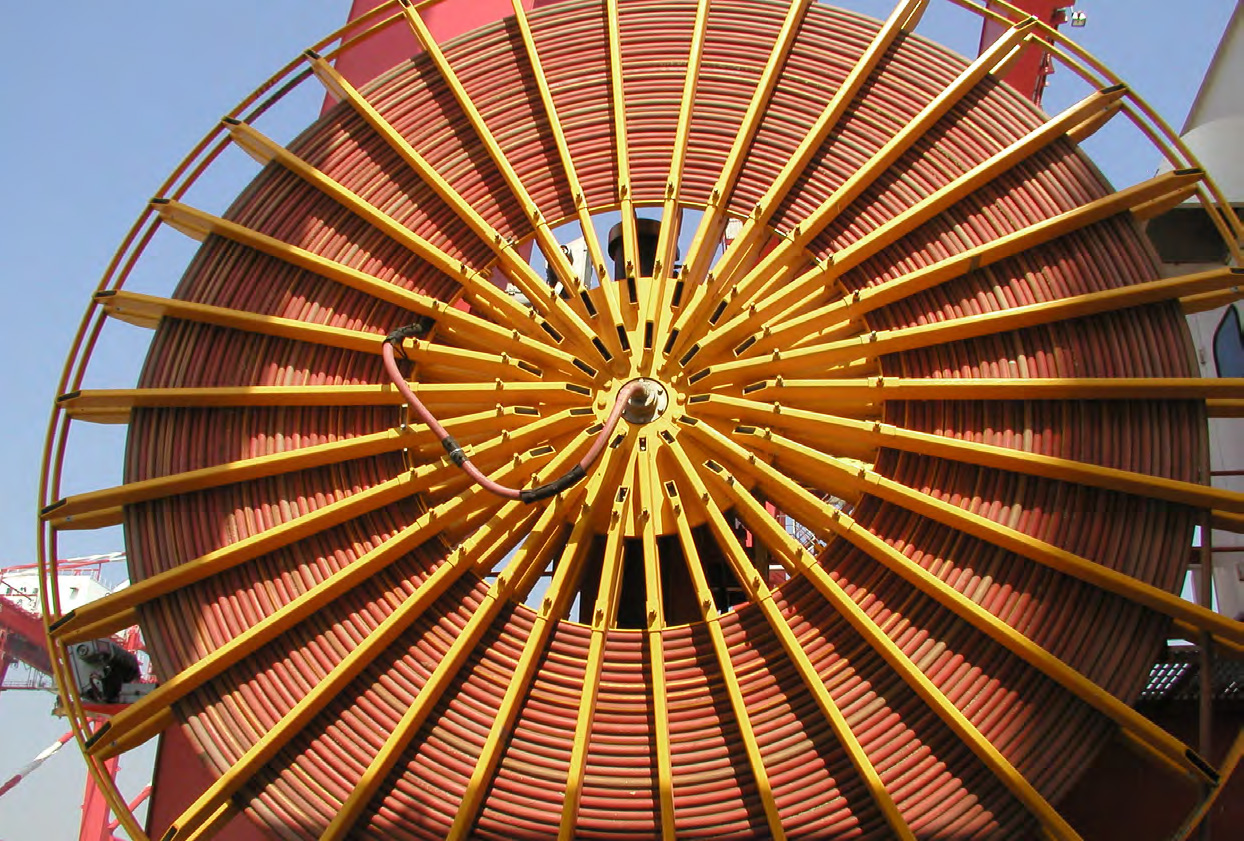

移动设备（堆取料机、港机）卷筒用0.45/0.75KV通讯扁平电缆(斗轮机电缆，堆取料机电缆) 移动设备卷筒用0.45/0.75KV加光纤通讯扁平电缆（光电复合电缆）

一、产品特点及用途

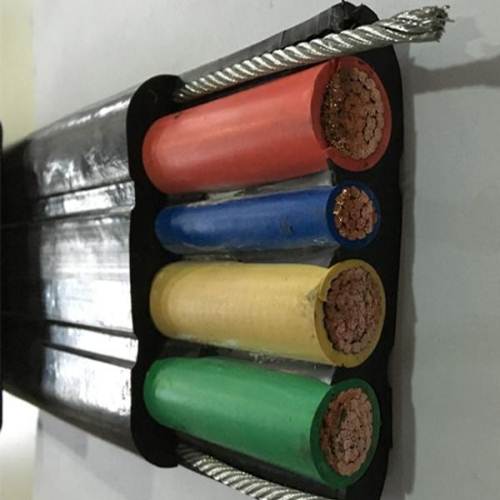

YVFBG通讯扁平卷筒电缆适用于交流额定电压450/750V及以下移动设备机上电器仪表连接线或信号传输，扁电缆两边加钢丝承拉，可根据用户需要在电缆设计中加入光纤作为通信之用，电缆具有阻燃耐热、耐寒、防油、耐腐蚀、柔软、耐磨、抗拉等特性，电缆广泛用于冶金、电力、石油化工、矿山、船舶工业、港口及移动设备制造等行业。

注：机上固定敷设软电缆参照第1页第一章第一节阻燃耐热丁腈电力软电缆及第页第三章第一节阻燃耐热丁腈控制软电缆。

二、产品执行标准

Q/AT2005-6标准

阻燃性能试验执行GB12666.5-90规定

三、基本电缆规格及结构参数

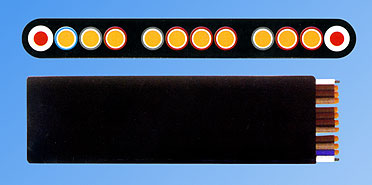

移动设备卷筒用控制扁电缆

电缆型号	电压KV	电缆规格mm2	电缆外型尺寸㎜	电缆弯曲半径㎜	电缆参考重量kg/m	抗拉强度N/M
YVFBG	0.45/0.75	14×1.0+2×1.0P+2×4	46×15	300	0.983	17732
YVFBG	0.45/0.75	16×1.0+2×1.0P+2×4	47×15	300	1.0895	18575
YVFBG	0.45/0.75	19×1.0+2×1.0P+2×4	49×15	300	1.285	19837
YVFBG	0.45/0.75	20×1.0+2×1.0P+2×4	50×16	320	1.324	20258
YVFBG	0.45/0.75	21×1.0+2×1.0P+2×4	51×16	320	1.408	20679
YVFBG	0.45/0.75	22×1.0+2×1.0P+2×4	52×16	320	1.479	21100
YVFBG	0.45/0.75	23×1.0+2×1.0P+2×4	53×17	340	1.524	21521
YVFBG	0.45/0.75	24×1.0+2×1.0P+2×4	54×17	340	1.619	21942
YVFBG	0.45/0.75	28×1.0+2×1.0P+2×4	62×17	340	2.128	23626
YVFBG	0.45/0.75	37×1.0+2×1.0P+2×4	75×17	340	2.604	27415
YVFBG	0.45/0.75	14×1.5+2×1.5P+2×4	51×16	320	1.469	20680
YVFBG	0.45/0.75	16×1.5+2×1.5P+2×4	55×17	340	1.578	21942
YVFBG	0.45/0.75	19×1.5+2×1.5P+2×4	58×18	360	1.699	23837
YVFBG	0.45/0.75	20×1.5+2×1.5P+2×4	59×18	360	1.786	24469
YVFBG	0.45/0.75	21×1.5+2×1.5P+2×4	60×19	380	1.834	25100
YVFBG	0.45/0.75	22×1.5+2×1.5P+2×4	61×19	380	1.907	25731
YVFBG	0.45/0.75	23×1.5+2×1.5P+2×4	61×19	380	1.965	26365
YVFBG	0.45/0.75	24×1.5+2×1.5P+2×4	72×19	380	2.204	26995
YVFBG	0.45/0.75	28×1.5+2×1.5P+2×4	74×19	380	2.376	29520
YVFBG	0.45/0.75	37×1.5+2×1.5P+2×4	97.5×19	380	2.842	35204
YVFBG	0.45/0.75	14×2.5+2×2.5P+2×4	59×19	380	1.956	27350
YVFBG	0.45/0.75	16×2.5+2×2.5P+2×4	60×19	380	2.156	29450
YVFBG	0.45/0.75	19×2.5+2×2.5P+2×4	61×19	380	2.208	32600
YVFBG	0.45/0.75	20×2.5+2×2.5P+2×4	62×20	400	2.259	33650
YVFBG	0.45/0.75	21×2.5+2×2.5P+2×4	63×20	400	2.308	34700
YVFBG	0.45/0.75	22×2.5+2×2.5P+2×4	66×22	440	2.392	35750
YVFBG	0.45/0.75	23×2.5+2×2.5P+2×4	66×22	400	2.406	36800
YVFBG	0.45/0.75	24×2.5+2×2.5P+2×4	80×20	400	2.47	37850
YVFBG	0.45/0.75	28×2.5+2×2.5P+2×4	78×20	400	2.958	42050
YVFBG	0.45/0.75	37×2.5+2×2.5P+2×4	115.5×20	400	3.556	51500

移动设备卷筒用0.45/0.75KV加光纤通讯扁平电缆

电缆型号	电压KV	电缆规格mm2	电缆外型尺寸㎜	电缆弯曲半径㎜	电缆参考重量kg/m	抗拉强度N/M
YVFBG	0.45/0.75	19×1.0+2×1.0P+6FO+2×4	60×15	300	1.4572	20258
YVFBG	0.45/0.75	23×1.0+2×1.0P+6FO+2×4	68×17	340	1.8579	21942
YVFBG	0.45/0.75	24×1.0+2×1.0P+6FO+2×4	72×18	360	2.0072	22363
YVFBG	0.45/0.75	19×1.5+2×1.5P+6FO+2×4	72×18	360	1.98	24258
YVFBG	0.45/0.75	23×1.5+2×1.5P+6FO+2×4	79×18	360	2.151	26784
YVFBG	0.45/0.75	24×1.5+2×1.5P+6FO+2×4	85×18	360	2.55	27415
YVFBG	0.45/0.75	19×2.5+2×2.5P+6FO+2×4	78.5×19	380	2.34	33020
YVFBG	0.45/0.75	23×2.5+2×2.5P+6FO+2×4	91×20	380	2.956	37220
YVFBG	0.45/0.75	24×2.5+2×2.5P+6FO+2×4	91×21	380	3.32	38270
