硅橡胶绝缘及护套柔性控制电缆

一、产品特点及用途

本产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接线或信号传输，电缆具有较好的热稳定性，能在高温、高寒环境、腐蚀性中保持良好的电性能和柔软性，适合冶金、电力、石化及移动设备制造等行业具有移动耐温防腐等特殊要求场合使用。

二、产品执行标准

Q/ZS2003-10；阻燃耐火性能试验执行GB12666-90标准

三、使用特性

1、交流额定电压：U0/U  450/750V；

2、导体最高工作温度：180℃；

3、最低环境温度：硅橡胶护套：固定敷设-60℃非固定敷设-20℃；

4、电缆安装敷设温度应不底小于-25℃；

5、电缆允许弯曲半径：非铠装电缆最小为电缆外径6倍。

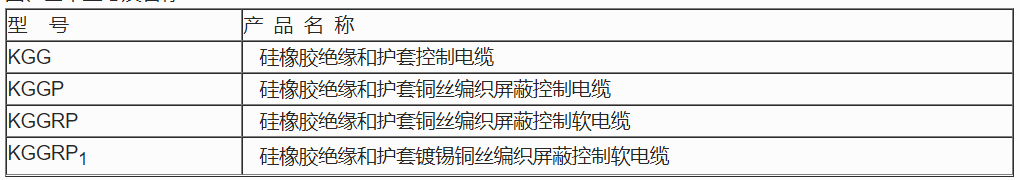

四、基本型号及名称

备注：1、如需阻燃型硅橡胶电缆，型号前加ZR；

2、硅橡胶绝缘丁腈护套电缆在芯数多、截面大的情况下代替硅橡胶绝缘和护套耐热控制电缆，适用情况与硅橡胶护套电缆相似，长期使用温度为-60℃-105℃；

3、导体线芯中铜丝可采用镀锡。

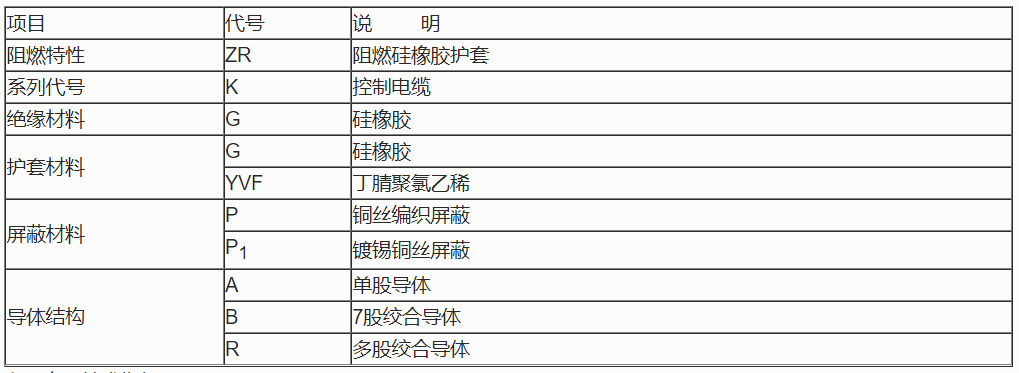

五、代号名称和含义

六、主要技术指标

1、成品电缆导体直流电阻(符合GB3956规定)；

2、20℃时绝缘电阻不小于500MΩ/KM；

3、成品电缆经受交流50HZ  2.5KV/5min电压试验不击穿。

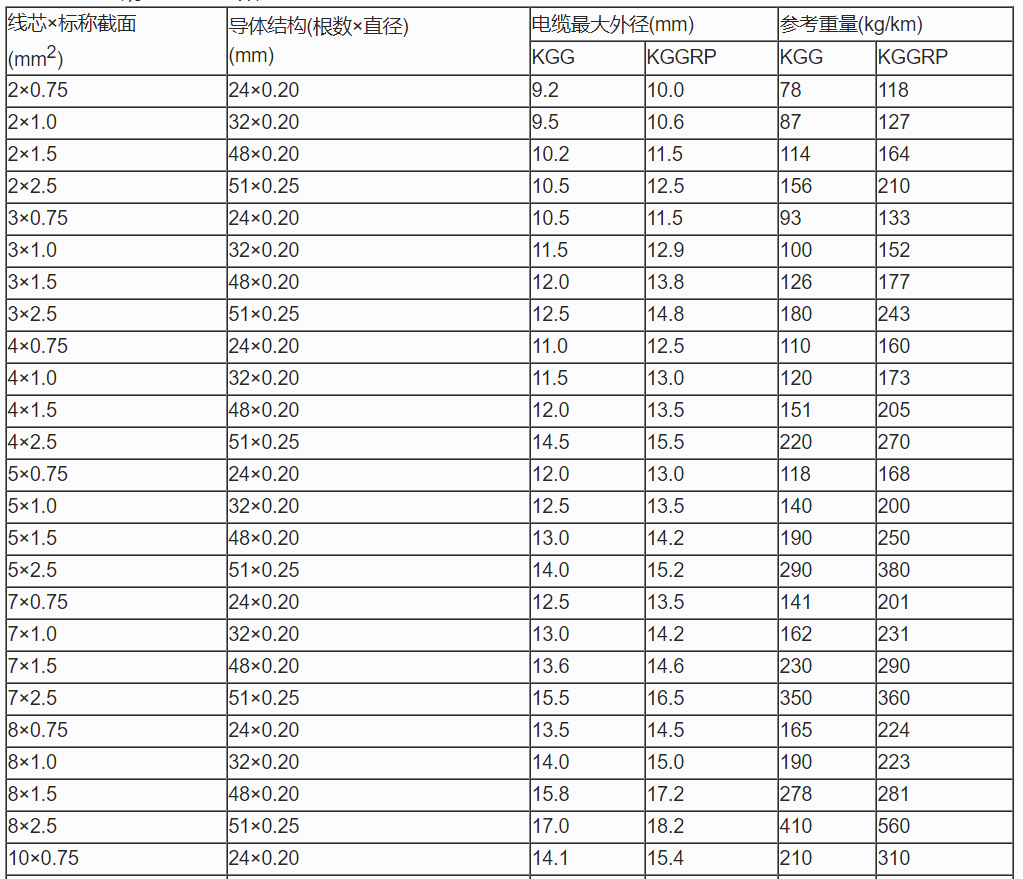

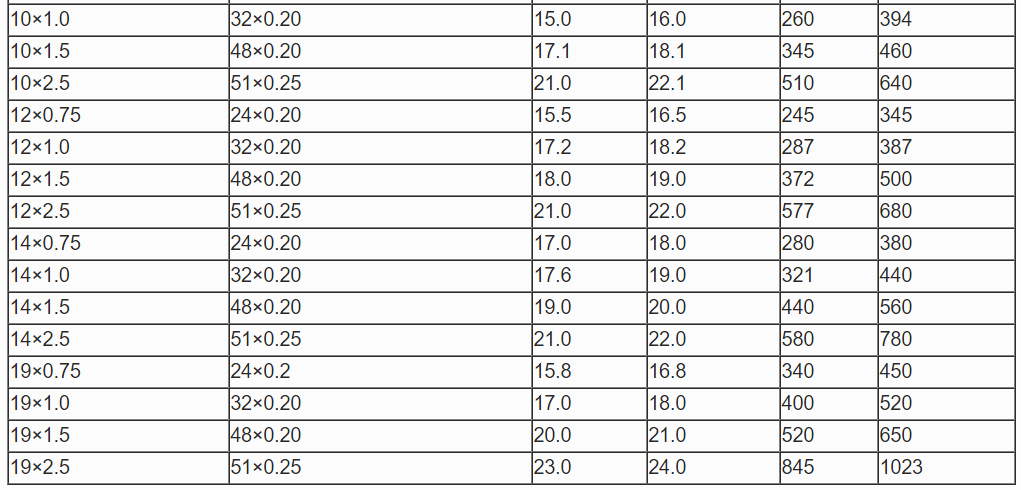

七、基本电缆规格及结构参数
