1. 产品用途：聚氯乙烯绝缘和护套控制电缆适用于交流额定电压U0/U为450/750V及以下控制、监控回路和保护线路等要求场合使用，作为电气装备之间的控制接线。

2. 执行标准：GB/T9330—2008《塑料绝缘控制电缆》

3. 使用特性

3.1 电缆导体的长期允许工作温度为70℃。短路时（最长持续时间不超过5s）电缆导体最高温度不超过160℃

3.2 安装敷设温度不低于0℃。

3.3 推荐的允许弯曲半径：无铠装层电缆应不小于电缆外径6倍；有铠装层或铜带屏蔽结构电缆应不小于电缆外径的12倍；屏蔽软电缆，应不低于电缆外径的6倍

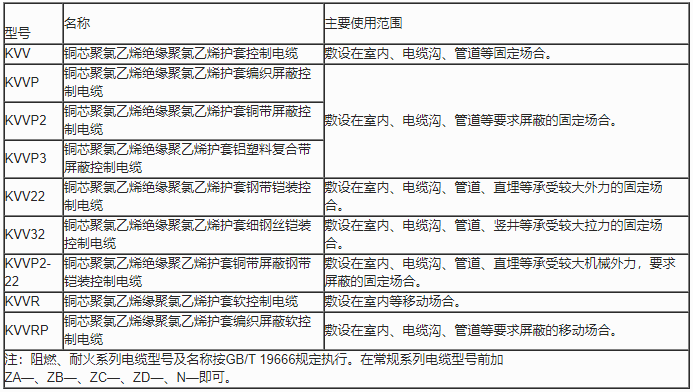

4. 电缆型号及名称

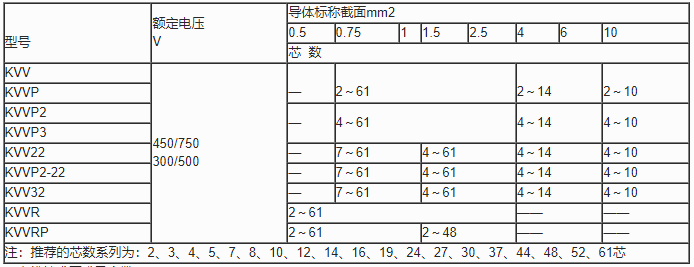

5. 电缆规格及范围

6. 电缆技术要求及参数

6.1导电线芯分为3种。第1种类为圆形实心导体（A）；第2种类为圆形绞合导体（B），适用于固定敷设的电缆；第5种类为柔软圆形绞合导体（R）适用于有移动敷设软电缆。

6.2导体20℃直流电阻符合GB/T9330—2008《塑料绝缘控制电缆》的要求。

6.3绝缘线芯识别采用颜色着色表示或数字标志。

6.4绝缘线芯应经受工频火花试验，试验电压有效值为6kV 。

6.5成品电缆能经受交流50Hz 3000V,5min耐压试验。

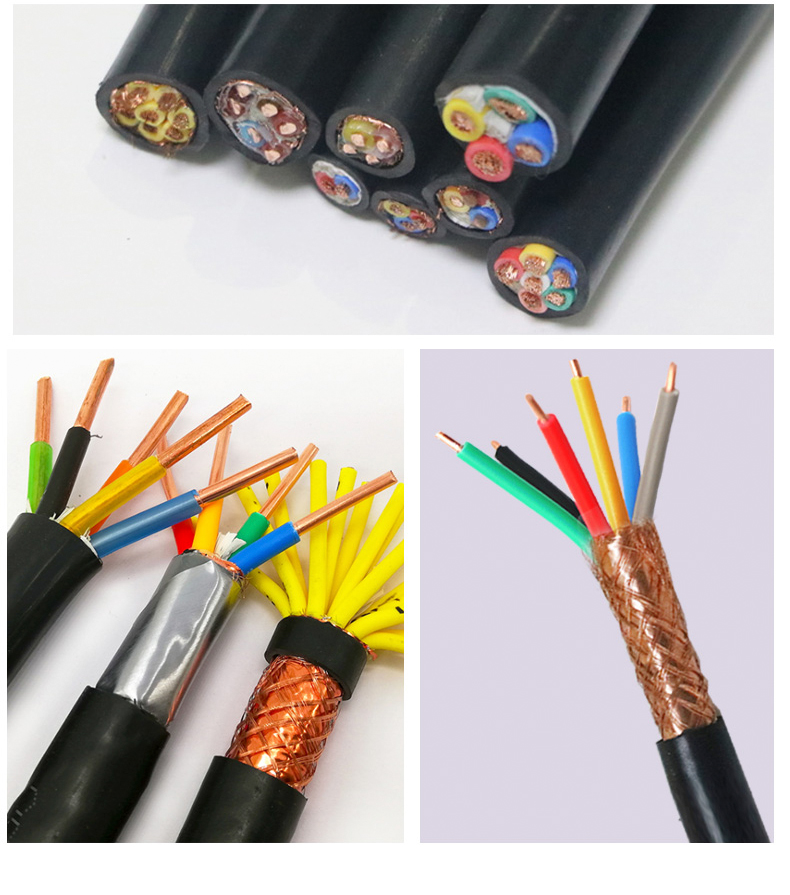

7. 电缆产品结构示意图
